商业广场无线对讲系统解决方案

  • 作者:
  • 浏览数:2268
  • 发表时间:2018-05-21

前言:XX商业广场位于XXX,总建筑面积约44万平方米,整个项目分两期开发。第一期工程包括8层裙楼、地下2层、地下一层、地下一层和地面之间部分区域的夹层、南塔楼35层、北塔楼38层,建筑面积22.8万平方米。包括商场、办公、酒店、公寓及豪宅,以及停车场等配套功能设施。


无线集群通讯系统设计

系统简介

通信要求

本次招标的无线集群通信系统分为大物业、商场、酒店三个业态(群组)管理,要求各个业态通信相对独立,每业态下设二至五个部门,各自通信互不干扰,紧急突发事件等特殊情况下大物业可以调度包含酒店、商场的所有对讲机功能。通信效果覆盖整个地面各层、地下各层、26台垂直电梯轿厢及附近周边室外区域的通信要求,实现无线通信网络全覆盖,在上述区域内可以用对讲机互相通话。根据实际情况及目前无线频率的使用条件,我们可以选用400MHz频段作为本大厦的无线通信频率。


本方案暂选用400-420MHz频段进行设计,具体选用什么频段、什么频率需由用户向无线电管理委员会申请,待无线电管理委员会批准后才能决定。由于本对讲通讯系统采用无线集群的方法来解决对讲机通信信道划分的问题,因此需要申请两组无线电频率,采用合路分路的方法,而系统的布线结构将可以保持不变。


系统使用的频率为400-420MHz(低),本方案着重就对讲系统的设计思想、系统组成、系统功能、工作方式和主要技术参数进行详细的描述。


系统设计使信号在大楼的公共部位和人员经常活动区域有效地覆盖,使整个系统达到覆盖均匀,信号清晰,稳定可靠。本设计能够保证以上要求,以满足大楼内部管理、物业使用和维护,以及保安、消防、紧急通信之要求等,使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯。



设计依据

国家无委核发《无线电发射设备型号核准证》;

FCC标准;

中华人民共和国卫生部颁发“环境电磁波卫生标准”;

《集群移动通信系统设备通用规范》;GB/15874-1995

《集群通信工程设计规范》;YD/T5034-2005

《集群通信设备安装工程验收暂行规定》;TD3035-97

《中国电器安装工程施工及验收规范》;GBJZ32-90-92

《民用建筑电气设计规范》JGJ/T 16-1992

《智能建筑设计标准》GB/T 50314-20006



设计原理

在保证系统质量的前提下,尽可能采用低造价方式来设计方案;

合理设定天线的位置、数量和输出功率,保证使用较少的天线,较小的输出功率,来达到良好的覆盖效果;

由于高层切换频繁,掉话率高,设计中尽量做到室内场强均匀,信号强度好;

尽量不使用干线放大器,以减少噪声的引入;

建立较完美的无线覆盖网络;

同时考虑施工比较容易实现及施工效率,特别是合理安排走线;

链路满足在覆盖区域载噪比>15dB。



工作原理

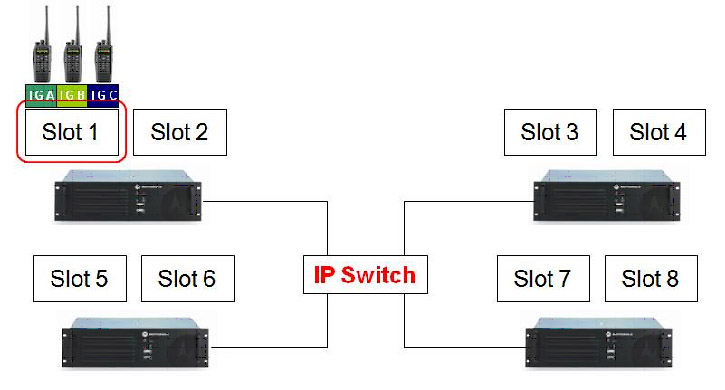

采用IP联网的方式将4台XIR8200数字中转台组成单基站集群通讯系统。最多支持8个语音集群信道和16个数据信道。用户最多容量可达800个。不需要常规集群系统的控制信道,可以使用全部的8个时隙,不浪费系统的时隙,无需申请及准许机制。当新的呼叫开始时,休闲时隙会转移到一个新的空闲时隙上,系统通知所有空闲的对讲机转移到空闲时隙上来,原有的空闲时隙转换为通话时隙,开始在这个通话时隙上中继语音通信。当通话中止时,通话时隙会通知对讲机新的空闲时隙或相关时隙。



系统结构

根据本大厦的结构,考虑到本市电磁环境的实际情况,本系统将采用 UHF 频段中的 403~420MHZ 段。由于本通信网的覆盖区域大、包括南塔楼、北塔楼、楼层高达38层、含有地下两层地下层及夹层,系钢筋水泥结构、对射频信号的屏蔽(衰减)作用明显,无线对讲通信覆盖率低,为保证没有通信盲区(点),保障无线对讲系统通信正常,根据图纸分析和现场测试,现提出无线对讲通信覆盖的初步方案如下:


在地下层的弱电机房内安装集群通信基站(全自动、无人值守),在下述的地方分布通信天线:


在整个办公楼部分设计 1套信道系统,多副吸盘天线和室外天线以覆盖整个办公楼;这样可充分保证对讲系统的可靠性,使物业管理人员和保安人员的无线对讲通信得到保障。



系统结构示意图



设计情况说明

本系统设计使信号在有关空间区域内即对讲信号有效覆盖区域为地上建筑以及对讲信号有效覆盖大楼设备房,消防电梯内,安全通道及室外全楼,以确保无线对讲系统通信之清晰、畅通,使整个系统达到覆盖均匀,信号清晰,稳定可靠。



室内信号分配

为了满足设计的要求并考虑到具体施工的难度,选取最合理的路线进行布线、放置直放站达到功率在室内的均匀分配,本方案中的覆盖信号是由有源室内分布器件通过馈线均匀地传送到各个楼层。严格按照器件和馈线的技术指标进行计算,并控制室内覆盖天线的功率在15dBm以下,符合国家电磁环境卫生标准。



收发信号的全向吸盘天线置于天花板顶部,通过馈线与置于一层机房的中继台相连,无线信号分布系统收发信号由天线引入;机房的中继台的输出连接分配器,分配器与天线和屏蔽电缆相连(详见无线对讲分布系统图),无线对讲信号室内分布系统解决公共网及大厦内部专用信号在整个大厦的信号覆盖。


系统设计使信号在有关空间区域内有效地覆盖,使整个系统达到覆盖均匀,信号清晰,稳定可靠。
